Az okosvilágítás kialakításának egyik legegyszerűbb módja, ha a hagyományos kapcsolók mögé intelligens relémodulokat telepítünk. Néhány kapcsolónál ez jól működik, de egy egész ház esetében a különálló eszközök száma, karbantartása és felügyelete már komoly kihívást jelenthet.
Nálunk eredetileg számos Sonoff Mini modul végezte a világítás kapcsolását. A rendszer működött, de az eszközök nagy száma miatt egyre nehezebbé vált az üzemeltetése.
Ezért később átalakítottuk a vezetékezést, és egy központosított, vezetékes világításvezérlésre álltunk át. A rendszer alapja egy KinCony KC868-A16S, amely ESPHome firmware-rel és Home Assistant-integrációval működik.
A megoldás közel két éve üzemben van, és ez idő alatt megbízhatóan látja el a feladatát.
Miért központosított világításvezérlés?
A hagyományos, elosztott okosotthon-megoldásoknál minden kapcsolási pont mögött külön intelligens modul található. Ez egyszerűen bővíthető, de az eszközök számával együtt nő a konfigurációk, hálózati kapcsolatok és hibalehetőségek száma is.
A központosított kialakítás más megközelítést követ.
A világítási körök kapcsolását egy központi, többcsatornás relévezérlő végzi. A fali kapcsolók pedig nem közvetlenül a lámpákat kapcsolják, hanem a vezérlő bemeneteinek adnak jelzést.
Ennek több előnye van: kevesebb különálló intelligens eszközt kell karbantartani, áttekinthetőbbé válik a vezérlés, és a kapcsolási logika egyetlen helyen konfigurálható.
Az átalakítás ugyanakkor komolyabb villamos tervezést és vezetékezési munkát igényel. Meglévő épületnél ezért nem feltétlenül ez a legegyszerűbb vagy legolcsóbb megoldás.
KinCony KC868-A16S – a rendszer központja

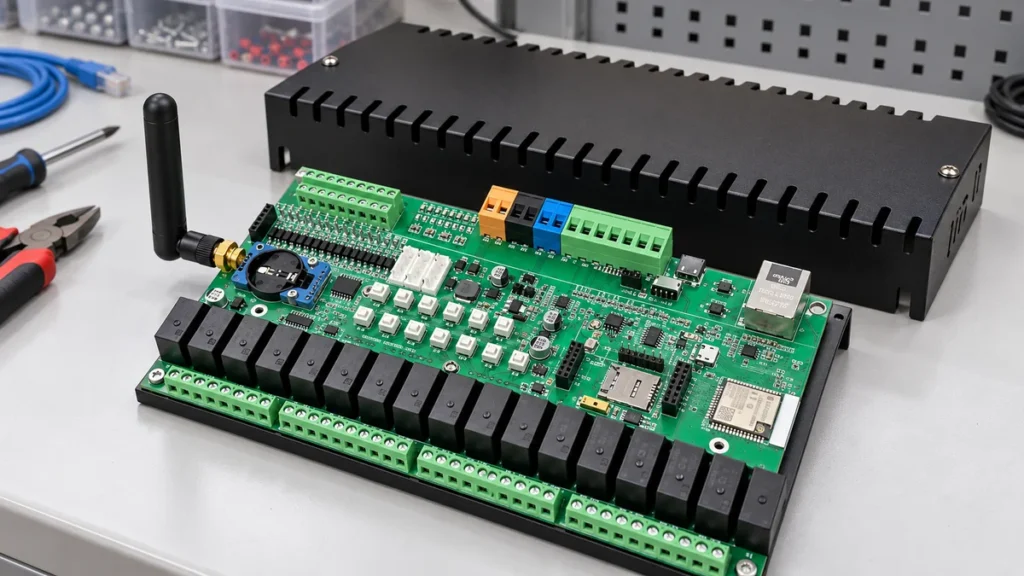

A KinCony KC868-A16S egy ESP32-alapú, többfunkciós relévezérlő panel, amelyet épületautomatizálási feladatokra terveztek.
A hardver legfontosabb tulajdonságai:
| Tulajdonság | Specifikáció |
|---|---|
| Mikrovezérlő | ESP32 |
| Relékimenetek | 16 csatorna |
| Relék névleges terhelhetősége | Max. 250 V AC / 10 A csatornánként |
| Digitális bemenetek | 16 csatorna |
| Analóg bemenetek | 4 csatorna |
| Ethernet | LAN8720 |
| Vezeték nélküli kapcsolat | Wi-Fi, Bluetooth |
| További interfészek | RS485, opcionális mobilkommunikáció és RTC |
| Egyedi firmware | ESPHome |
Saját rendszerünkben a 16 reléből szinte mindegyik használatban van, mindössze néhány tartalék csatornával.
A relék közvetlenül kapcsolják a világítási köröket. Jellemzően kisebb, legfeljebb körülbelül 50 wattos LED-világításokról van szó, ezért ezekhez nem alkalmaztunk külön mágneskapcsolókat.
A relé névleges áramterhelhetősége azonban önmagában nem elegendő a megfelelő kapcsolóképesség megítéléséhez. LED-tápegységek esetén a bekapcsolási áramlökést és a kapcsolási gyakoriságot is figyelembe kell venni.
Hagyományos kapcsolóérzet, digitális bemenetekkel
A falakon továbbra is hagyományos megjelenésű kapcsolók találhatók. Ezeket rugós mechanikával alakítottuk át pillanatkapcsolóvá, vagyis megnyomás után automatikusan visszatérnek az alaphelyzetükbe.
A gombnyomás a KinCony egyik digitális bemenetére érkezik, amelyet az ESPHome feldolgoz.
A legtöbb világítási körnél rendkívül egyszerű a működés: a gomb megnyomására a vezérlő átkapcsolja a hozzá rendelt relét.
Ez lehetővé teszi, hogy a világítás használata teljesen természetes maradjon. Nem szükséges telefon, érintőképernyő vagy hangvezérlés ahhoz, hogy felkapcsoljunk egy lámpát.
A fizikai kapcsolók maradnak a mindennapi használat elsődleges eszközei. Az automatizáció csak további lehetőségekkel egészíti ki őket.
ESPHome – a helyi működés alapja
A gyári firmware helyett ESPHome fut a vezérlőn.
A KC868-A16S az ESP32 GPIO-kapacitását négy PCF8574 I/O-portbővítővel egészíti ki, amelyek I²C-buszon kommunikálnak.
Két portbővítő a 16 relékimenetet, további kettő pedig a 16 digitális bemenetet kezeli.
| Funkció | I²C-cím |
|---|---|
| Kimenetek 1–8 | 0x24 |
| Kimenetek 9–16 | 0x25 |
| Bemenetek 1–8 | 0x22 |
| Bemenetek 9–16 | 0x23 |
Az ESPHome-ban minden relé önálló kapcsolóként, a digitális bemenetek pedig bináris érzékelőként definiálhatók.
A két komponenst egy egyszerű automatizáció kapcsolja össze: amikor a bemenet gombnyomást érzékel, a megfelelő relé állapotot vált.
A teljes konfiguráció ugyan 16 bemenetet és 16 kimenetet tartalmaz, de az alapelv minden hagyományos világítási körnél azonos.
Mi történik, ha a Home Assistant leáll?
Ez a rendszer egyik legfontosabb tulajdonsága.
A fizikai kapcsolók működését nem a Home Assistant automatizációi biztosítják, hanem közvetlenül az ESPHome firmware.
Ha a Home Assistant szerver leáll, vagy a hálózati kapcsolat megszakad, a vezérlő továbbra is feldolgozza a helyi gombnyomásokat és működteti a reléket.
A Home Assistant a távoli vezérlést, a központi felügyeletet és az összetettebb automatizációkat biztosítja, nem pedig a hagyományos kapcsolási funkció feltétele.
Ez fontos tervezési szempont: egy intelligens épületben az alapvető világítás lehetőleg ne függjön egy központi szoftverszolgáltatás rendelkezésre állásától.
Természetesen a KinCony vezérlőnek magának és a tápellátásának ilyenkor is működnie kell.
Ethernet a Wi-Fi helyett
A KC868-A16S több hálózati kapcsolódási lehetőséget kínál, de saját rendszerünkben vezetékes Ethernet-kapcsolatot használunk.
Az ESPHome a panel LAN8720 Ethernet-vezérlőjével kommunikál, a Home Assistant pedig a natív ESPHome API-n keresztül éri el az eszközt.
Egy központi, helyhez kötött vezérlő esetében szerintünk indokolt a vezetékes kapcsolat választása. Nem kell a Wi-Fi-lefedettséggel foglalkozni, és a működés nem függ a vezeték nélküli hozzáférési pontoktól.
A hálózat természetesen az intelligens funkciókhoz szükséges, de a helyi gomb–relé kapcsolat önálló marad.
Kivétel: Zigbee-világítás állandó tápellátással
Nem minden világítási körnél érdemes ugyanazt a kapcsolási logikát alkalmazni.
Az egyik körben például Zigbee-s spotlámpákat használunk. Ezeknek folyamatos tápellátásra van szükségük, hogy elérhetők maradjanak a Zigbee-hálózaton.
Itt a relé feladata eltér a hagyományos világítási körökétől: a tápellátást bekapcsolva tartjuk, a fali nyomógomb jelét pedig a Home Assistantban dolgozzuk fel.
Így a nyomógomb nem szakítja meg a lámpák elektromos tápellátását, hanem intelligens vezérlési parancsot indíthat.
Ez az eset már különbözik a közvetlen helyi relékapcsolástól: a Zigbee-lámpák gombbal történő vezérlése az automatizációs rendszer és a Zigbee-kapcsolat rendelkezésre állásától is függ.
Jól szemlélteti viszont, hogy a digitális bemeneteket nem feltétlenül kell egy-egy relékimenethez rendelnünk. Ugyanaz a fali kapcsoló intelligensebb funkciókat is vezérelhet.
Újraindítás, áramszünet és üzembiztonság
A relék konfigurációjában az ESPHome állapot-visszaállítási lehetőségét használjuk.
Normál újraindítás esetén a rendszer megpróbálja visszaállítani a korábbi kapcsolási állapotokat. Ha ez nem lehetséges, az adott csatornához konfigurált alapállapot érvényesül.
Áramszünetkor természetesen maga a világítás sem üzemel. A tápellátás visszatérésekor azonban fontos, hogy a vezérlő kiszámíthatóan induljon el, ezért a relék indulási viselkedését minden alkalmazásnál tudatosan kell kialakítani.
A központosított megoldás legnagyobb kompromisszuma ugyanakkor a közös hibapont.
Ha maga a KinCony vezérlő meghibásodik, egyszerre több világítási kör működése válhat elérhetetlenné. Ezt nem érdemes elhallgatni: a központosítás egyszerűsíti az üzemeltetést, de a hardver megbízhatósága és a hibaelhárítás lehetősége különösen fontossá válik.
Kétéves tapasztalat – megérte az átalakítás?
Saját rendszerünk közel két éve működik ebben a kialakításban, és ez idő alatt a KinCony KC868-A16S megbízhatóan végezte a feladatát.
Az eredeti, sok különálló Sonoff Mini modulból álló megoldáshoz képest a központi vezérlés jóval áttekinthetőbbé tette a világítás kezelését.
A kapcsolók működése továbbra is hagyományos, miközben a Home Assistantból elérjük a világítási köröket, és összetettebb automatizációkba is bevonhatjuk őket.
A megoldást ugyanakkor nem ajánlanánk automatikusan minden otthonba. Néhány világítási kör utólagos okosítására a különálló modulok sokszor egyszerűbbek és gazdaságosabbak.
Ha viszont egy egész ház világítását szeretnénk egységes rendszerben kezelni, és adott a megfelelő vezetékezés kialakításának lehetősége, a központi relés vezérlés nagyon jól használható alternatíva.
Számunkra két év után a legfontosabb eredmény nem az, hogy a világítás telefonról is vezérelhető, hanem az, hogy a rendszer a háttérben teszi a dolgát – a fali kapcsolók pedig pontosan úgy működnek, ahogy elvárjuk.
Biztonsági figyelmeztetés és felelősség
⚠️ FIGYELEM – VILLAMOS BIZTONSÁG
A hálózati feszültséggel működő eszközök helytelen bekötése, szétszerelése vagy módosítása áramütést, tüzet és anyagi kárt okozhat. A készülék megbontása és soros programozása kizárólag a hálózatról leválasztott, ellenőrzötten feszültségmentes állapotban történhet.
A villamos szerelési munkákat megfelelő szakképzettséggel rendelkező szakember végezze, a gyártói előírások és a hatályos biztonsági követelmények betartásával. Az egyedi firmware telepítése a gyártói garanciát is érintheti.
A cikk tájékoztató jellegű, saját tapasztalatokon alapuló műszaki ismertető, amely nem helyettesíti a gyártói dokumentációt, a szakszerű tervezést vagy kivitelezést. A bemutatott megoldások alkalmazása saját felelősségre történik. A szerző és a weboldal üzemeltetője a tartalom felhasználásából eredő károkért a jogszabályok által megengedett körben nem vállal felelősséget.
